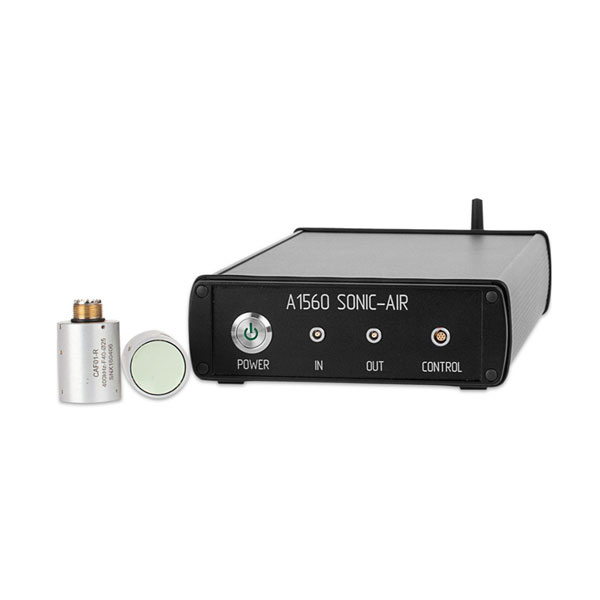

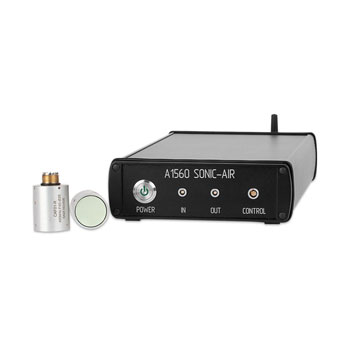

德国ACS A1560 空气耦合超声波接收器
直通
导波单侧接入传输
复合材料和塑料上的空气耦合超声数据采集应用
ACS A1560 空气耦合超声波接收器参数
发射机 | |
| 变送器输出电压，可调节变送器频率，V | 200伏 |
| 替代方案：变送器输出电压，用于固定变送器频率，V | 800伏 |
| 励磁顺序 | 0.5至5.0周期 |
| 脉冲再摆率，Hz | 1 – 1.000赫兹 |
| 接收器 | |
| 数据采集向量的长度，样本 | 128k |
| 采样率（MHz） | 10、25、50、100 |
| 滤波器频率（FIR） | HF 10,20,40,100kHz; 低频750kHz |
| 接收带宽 | 10 – 750 kHz |
| 放大器动态范围，dB | 0至80 |
| 衰减器的动态范围，dB | -20至0 |
| 增益设定范围 | 从0到100 dB，步进1 dB |
| DAC功能的可编程点数 | 128k |
| DAC功能的动态范围 | 40分贝 |
| 平均系数 | 1至256 |
| 电源供应 | |
| 嵌入式电源 | 内置电池 |
| 电池工作时间（PRR高时不间断运行） | 5小时 |
| 电池充电时间 | 2.5小时 |
| 外接电源 | 直流15 V，4A \交流110-250 V |
| 尺寸和重量 | |
| 电子模块的尺寸 | 260х156х43毫米 |
| 电子模块重量 | 800克 |
| 工作温度范围 | 从–20到+45ºC |
| 数据接口 | |
| 无线以太网54 Mbit | IEE802.11n |
| 以太网100 Mbit | |
| 外部触发输入 | TTL |
